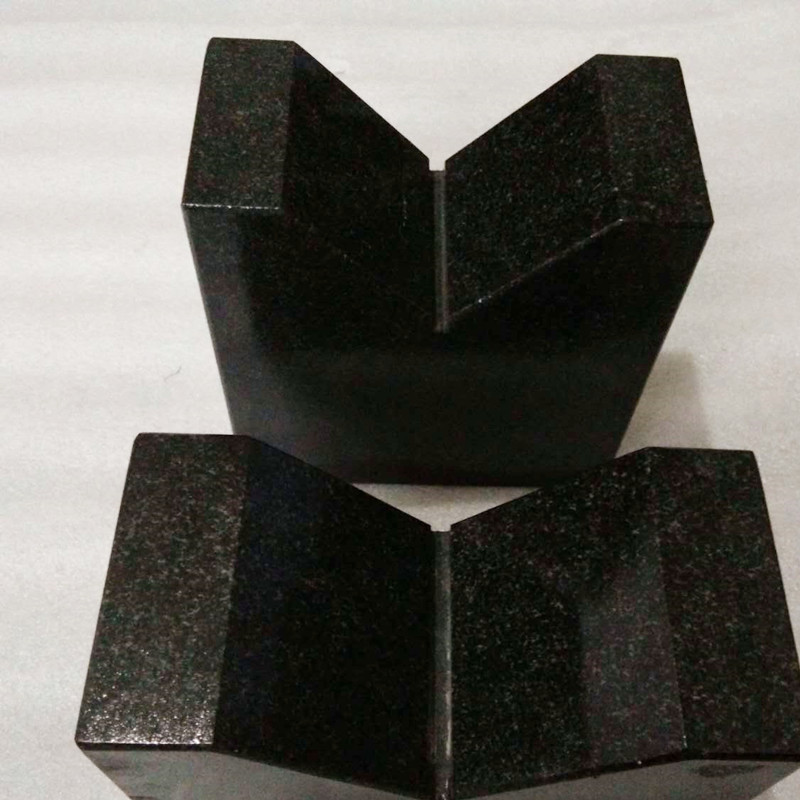

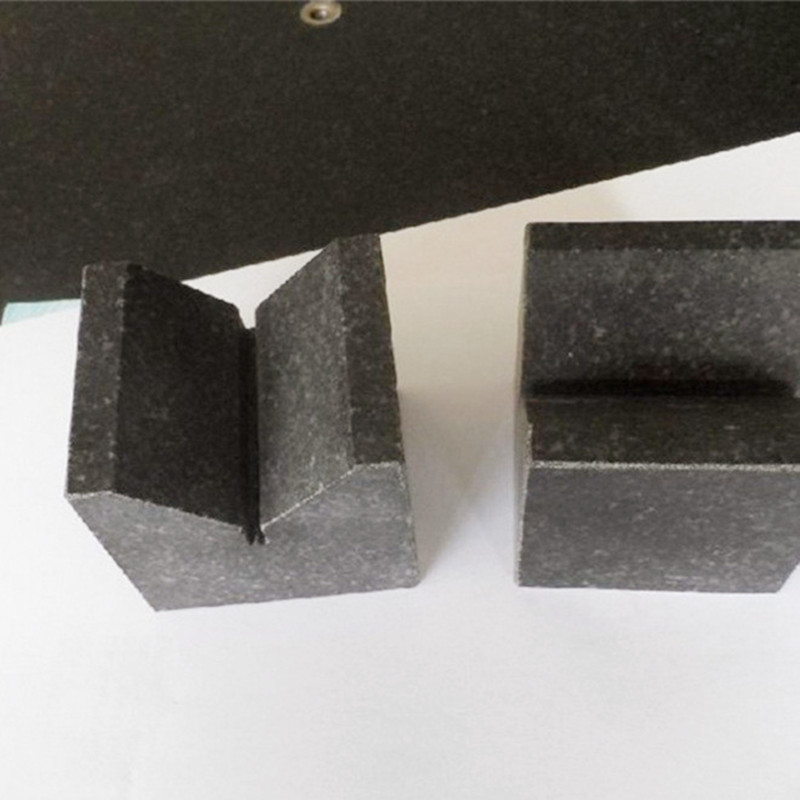

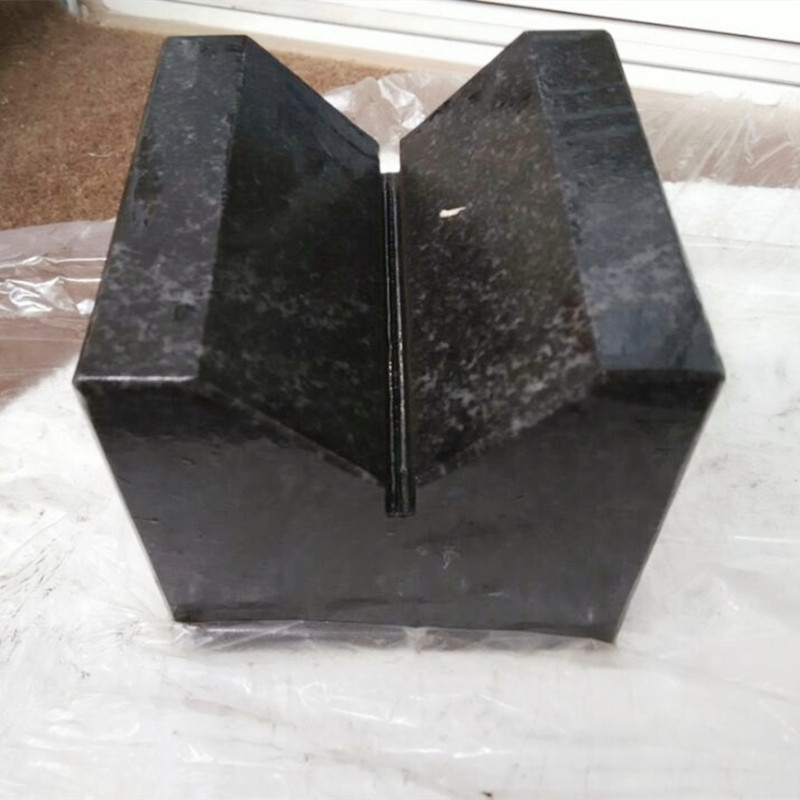

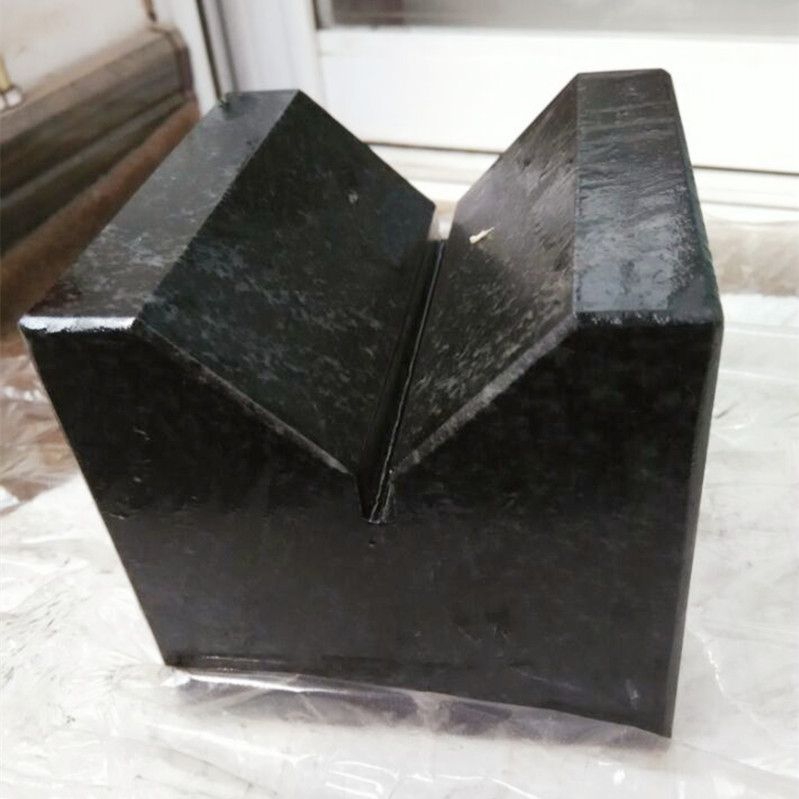

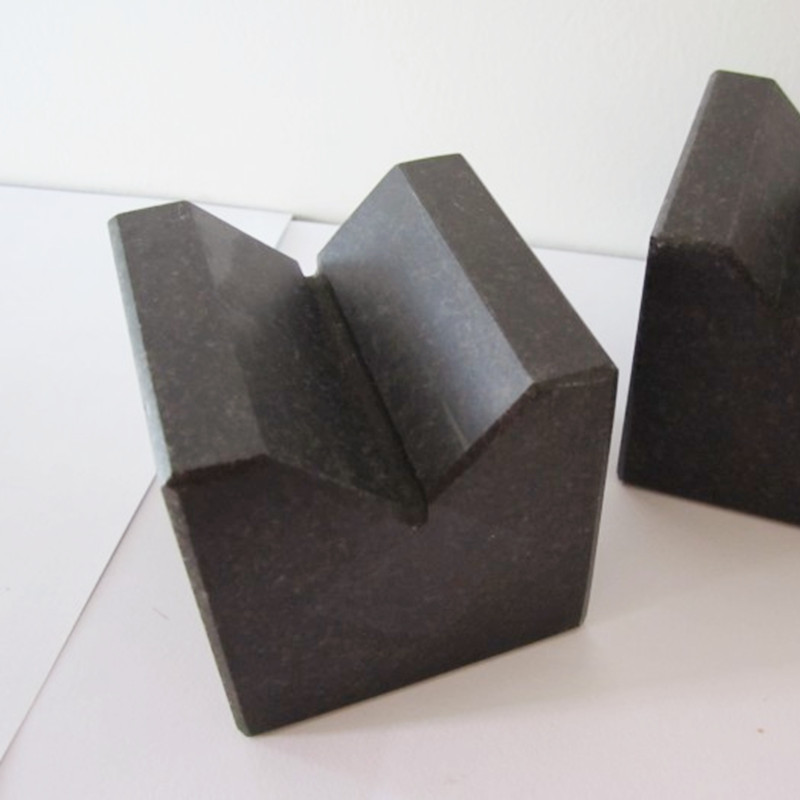

ગ્રેનાઇટ વી-ફ્રેમ આરસ વી-ફ્રેમ

વી-આકારની ગ્રેનાઇટ ફ્રેમ મિકેનિકલ પ્રોસેસિંગ અને મેન્યુઅલ ચોકસાઇ ગ્રાઇન્ડીંગ દ્વારા "જિનન કિંગ" કુદરતી ગ્રેનાઇટ સામગ્રીથી બનેલી છે. કાળી ચમક, સમાન માળખાકીય રચના, સારી સ્થિરતા, ઉચ્ચ તાકાત, ઉચ્ચ કઠિનતા, ગ્રેનાઇટ વી-આકારની ફ્રેમ, જેમ કે ઉચ્ચ ચોકસાઇ, કોઈ રસ્ટ, એસિડ અને આલ્કલી પ્રતિકાર, કોઈ ચુંબકીયકરણ, કોઈ વિરૂપતા અને સારા વસ્ત્રો પ્રતિકાર જેવા ફાયદાઓ. યાંત્રિક પ્રોસેસિંગ અને ઘટક ઉત્પાદન ઉદ્યોગોમાં નિરીક્ષણ, માપન, ચિહ્નિત અને સ્થિતિ માટે યોગ્ય.

ગ્રેનાઇટ માપન સાધન વી આકાર બ્લેક બ્લોક

ગ્રેનાઇટ વી-ફ્રેમની ચોકસાઈ: સ્તર 000-1.

ગ્રેનાઇટ વી બ્લોક્સ (વી ફ્રેમ) એપ્લિકેશનો: મિકેનિકલ પ્રોસેસિંગમાં શાફ્ટ ગોઠવણી

યાંત્રિક પ્રક્રિયામાં, કંપનને ઘટાડવા, વસ્ત્રો ઘટાડવા અને ફરતી મશીનરીના શ્રેષ્ઠ પ્રભાવને સુનિશ્ચિત કરવા માટે ચોક્કસ શાફ્ટ ગોઠવણી મહત્વપૂર્ણ છે. સ્ટોરેનનો ગ્રેનાઇટ વી બ્લોક્સ (વી ફ્રેમ્સ) આ પડકાર માટે સ્થિર, સચોટ ઉપાય આપે છે, જે જિનન કિંગ ગ્રેનાઇટના કુદરતી ગુણધર્મોનો લાભ આપે છે, જે ઉદ્યોગોમાં શાફ્ટ ગોઠવણી કાર્યોમાં મેળ ન ખાતી ચોકસાઇ પહોંચાડે છે – ઓટોમોટિવ મેન્યુફેક્ચરિંગથી લઈને એરોસ્પેસ એન્જિનિયરિંગ સુધી.

1. શાફ્ટ ગોઠવણીનો પાયો: ગ્રેનાઇટ વી-ફ્રેમ્સ એક્સેલ કેમ

સ્ટોરેનના ગ્રેનાઇટ વી બ્લોક્સ શાફ્ટ ગોઠવણી માટે ત્રણ મુખ્ય ફાયદાઓ પ્રદાન કરે છે:

પરિમાણીય સ્થિરતા: જિનન કિંગ ગ્રેનાઇટ (કઠિનતા ≥70 એચએસ) થર્મલ વિસ્તરણ (8.3 × 10⁻⁶/° સે) ની ઓછી ગુણાંક ધરાવે છે, તાપમાન સ્વિંગ્સ (10 ° સે – 40 ° સે) માં ગોઠવણીની ચોકસાઈ જાળવી રાખે છે. સ્ટીલ વી-બ્લોક્સથી વિપરીત, જે અણધારી રીતે વિસ્તૃત/કરાર કરે છે, અમારા ગ્રેનાઇટ ફ્રેમ્સ શાફ્ટને ± 5μm/m ની અંદર ગોઠવે છે, અસ્પષ્ટ વર્કશોપમાં પણ.
કંપન ભીનાશ: પથ્થરની દાણાદાર માળખું સ્ટીલ કરતા 60% વધુ કંપન શોષી લે છે, જે હાઇ સ્પીડ મશીનિંગ દરમિયાન ગોઠવણી જાળવવા માટે મહત્વપૂર્ણ છે. 160 × 160 × 90 મીમી ગ્રેનાઇટ વી ફ્રેમ 3000 આરપીએમ પર ફરતા 50 કિગ્રા શાફ્ટને સ્થિર કરે છે, ટૂલ ચેટર અને સપાટીની રફનેસ (આરએ ≤0.8μm) ઘટાડે છે.
કાટ પ્રતિકાર: શીતક, તેલ અને ભેજથી કુદરતી રીતે પ્રતિરક્ષા, સ્ટોરીન ગ્રેનાઈટ વી બ્લોક્સને શૂન્ય રસ્ટ નિવારણની જરૂર પડે છે – કઠોર મશીનિંગ વાતાવરણ માટે આદર્શ છે જ્યાં મહિનાની અંદર સ્ટીલ વિકલ્પો ડિગ્રેઝ થાય છે.

2. દરેક ગોઠવણીની જરૂરિયાત માટે ચોકસાઇ ગ્રેડ

તમારી એપ્લિકેશન માટે યોગ્ય ચોકસાઈ સ્તર પસંદ કરો:

ગ્રેડ 000 (± 2μm ફ્લેટનેસ): એરોસ્પેસ કમ્પોનન્ટ મેન્યુફેક્ચરિંગમાં વપરાય છે, 100 × 100 × 63 મીમી ગ્રેનાઇટ વી ફ્રેમ એએસએમઇ બી 89.3.2 ધોરણો પર ટાઇટેનિયમ એલોય શાફ્ટને ગોઠવે છે, જેટ એન્જિન રોટર્સ માટે 5μm ની અંદર એકાગ્રતા સુનિશ્ચિત કરે છે – એરોડાયનેમિક ખેંચાણને ઘટાડવા માટે નિર્ણાયક.
ગ્રેડ 0 (± 5μm ફ્લેટનેસ): omot ટોમોટિવ પાવરટ્રેન એસેમ્બલી માટે યોગ્ય, 200 × 200 × 125 મીમી ફ્રેમ પોઝિશન્સ સ્ટીલ ક્રેંકશાફ્ટ ± 0.01 મીમી/એમ સમાંતરવાદ, ઉચ્ચ-હોર્સપાવર એન્જિનોમાં બેરિંગ વસ્ત્રોને 30% ઘટાડે છે.
ગ્રેડ 1 (± 10μm ફ્લેટનેસ): કન્વેયર રોલર સંરેખણ જેવા સામાન્ય industrial દ્યોગિક કાર્યો, જ્યાં 300 × 300 × 150 મીમી ગ્રેનાઇટ વી બ્લોક મશીન બેડ પર 90 ° શાફ્ટની લંબાઈની ખાતરી આપે છે, પેકેજિંગ લાઇનમાં બેલ્ટની લપસણોને દૂર કરે છે.

3. યાંત્રિક પ્રક્રિયામાં કી એપ્લિકેશનો

સી.એન.સી. મશીન સેટઅપ: એક સ્ટોરેન ગ્રેનાઈટ વી ફ્રેમ (ગ્રેડ 000, 63 × 63 × 90 મીમી) ઇન્સ્ટોલેશન દરમિયાન સીએનસી લેથ સ્પિન્ડલ શાફ્ટની સીધીતાની ચકાસણી કરે છે, સુનિશ્ચિત કરવા માટે ટૂલ પાથ તબીબી ઉપકરણના ઘટકોની ચોકસાઇ મશીનિંગ માટે ± 0.005 મીમીની અંદર રહે છે.
ગિયરબોક્સ એસેમ્બલી: હેવી ઇક્વિપમેન્ટ મેન્યુફેક્ચરિંગમાં, 160 × 160 × 90 મીમી ગ્રેનાઈટ વિ બ્લોક ગ્રહોના ગિયર શાફ્ટને 8μm ની અંદર ગોઠવે છે, અવાજ ઉત્સર્જન ઘટાડે છે અને ગિયર લાઇફને બાંધકામ મશીનરીમાં 25% સુધી લંબાવે છે.
એરોસ્પેસ એન્જિન પરીક્ષણ: અમારા કાટ-પ્રતિરોધક ફ્રેમ્સ થાક પરીક્ષણ દરમિયાન ઇનકોનલ શાફ્ટને ટેકો આપે છે, પરિમાણીય ડ્રિફ્ટ વિના 10,000+ લોડ ચક્ર દ્વારા ગોઠવણી જાળવી રાખે છે-આત્યંતિક પરિસ્થિતિઓમાં એન્જિન પ્રભાવને માન્ય કરવા માટે નિર્ણાયક.

4. સંરેખણ શ્રેષ્ઠતા માટે સ્ટોરેનની પ્રતિબદ્ધતા

પ્રમાણિત ચોકસાઇ: દરેક ગ્રેનાઇટ વી બ્લોકને લેસર ઇન્ટરફેરોમીટરનો ઉપયોગ કરીને કેલિબ્રેટ કરવામાં આવે છે, જેમાં જીબી/ટી 20428-2006 અને આઇએસઓ 1101 ધોરણોને શોધી શકાય તેવા પ્રમાણપત્ર સાથે, સખત ગુણવત્તાવાળા its ડિટ્સનું પાલન સુનિશ્ચિત કરે છે.
કસ્ટમ સોલ્યુશન્સ: સ્વચાલિત એસેમ્બલી લાઇનો માટે રીસેસ્ડ માઉન્ટિંગ છિદ્રો સાથે 500 × 500 × 200 મીમી ફ્રેમની જરૂર છે? અમારી OEM ટીમ તમારી અનન્ય શાફ્ટ ગોઠવણીની જરૂરિયાતો માટે optim પ્ટિમાઇઝ, 4-6 અઠવાડિયામાં બેસ્પોક ડિઝાઇન પહોંચાડે છે.
દીર્ધાયુષ્ય ગેરંટી: સપાટીના વસ્ત્રો અથવા પરિમાણીય પરિવર્તન સામે 2 વર્ષની વ y રંટી દ્વારા સમર્થિત, અમારા ગ્રેનાઇટ વિ ફ્રેમ્સે 5x દ્વારા સ્ટીલ વિકલ્પોને આઉટલાસ્ટ વિકલ્પો, તેના જીવનકાળ પર ટૂલ દીઠ $ 1,500+ ની કુલ ખર્ચ બચત પૂરી પાડે છે.

આધુનિક યાંત્રિક પ્રોસેસિંગની માંગણી કરે છે તે સ્થિરતા, ચોકસાઇ અને ટકાઉપણું પહોંચાડવા માટે શાફ્ટની ગોઠવણીને તક પર ન છોડશો – સ્ટોરેનના ગ્રેનાઇટ વી બ્લોક્સ. કેલિબ્રેટિંગ સીએનસી મશીનો, ગિયરબોક્સ એસેમ્બલ કરવા અથવા એરોસ્પેસ એન્જિનોનું પરીક્ષણ કરે છે, અમારા ગ્રેનાઇટ વી ફ્રેમ્સ સુનિશ્ચિત કરે છે કે દરેક શાફ્ટ સંપૂર્ણતા માટે ગોઠવાયેલ છે, ડાઉનટાઇમ ઘટાડે છે, કચરો ઘટાડે છે, અને તમારા તૈયાર ઉત્પાદનોની ગુણવત્તાને વધારે છે. આજે અમારી ગ્રેનાઇટ વી ફ્રેમ્સની શ્રેણીનું અન્વેષણ કરો અને પથ્થર-એન્જિનિયર્ડ ચોકસાઇના તફાવતનો અનુભવ કરો.

ગ્રેનાઇટ વી બ્લોક્સ (વી-ફ્રેમ) સંભાળ: સફાઇ અને સંગ્રહ શ્રેષ્ઠ પ્રયાસો

તમારા ગ્રેનાઇટ વી બ્લોક્સ (વી-ફ્રેમ્સ) ની ચોકસાઇ અને આયુષ્ય જાળવવા માટે યોગ્ય જાળવણી ચાવી છે. જિનન કિંગ ગ્રેનાઈટથી રચિત સ્ટોરેનનો પ્રીમિયમ ગ્રેનાઇટ વી-ફ્રેમ્સ, ન્યૂનતમ જાળવણી માટે ઇજનેર છે-પરંતુ આ શ્રેષ્ઠ પ્રયાસો પછી સુનિશ્ચિત કરે છે કે તેઓ કઠોર industrial દ્યોગિક વાતાવરણમાં પણ, દાયકાઓ સુધી સચોટ અને નુકસાન મુક્ત રહે છે.

1. દૈનિક સફાઈ: નરમાશથી દૂષણોને દૂર કરો

ગ્રેનાઇટની બિન-છિદ્રાળુ સપાટી મોટાભાગના દૂષણોનો પ્રતિકાર કરે છે, પરંતુ નિયમિત સફાઈ અવશેષ બિલ્ડઅપને અટકાવે છે જે ગોઠવણીને અસર કરી શકે છે:
ટૂલ્સની આવશ્યકતા: સોફ્ટ માઇક્રોફાઇબર કપડા, પીએચ-ન્યુટ્રલ ક્લીનર (દા.ત., સ્ટોરેનનું ગ્રેનાઇટ કેર સોલ્યુશન), અને હઠીલા કાટમાળ માટે રબર સ્ક્વિગી.

પગલું:

છૂટક ધૂળ અથવા ધાતુના શેવિંગ્સને દૂર કરવા માટે સુકા કપડાથી વી-ફ્રેમ સપાટીને સાફ કરો-ગ્રેડ 000 ગ્રેનાઇટ વી બ્લોક્સની ± 2μm ચપળતા જાળવવા માટે નિર્ણાયક.
ક્લીનરને પાતળું કરો (નિસ્યંદિત પાણીથી 1:10) અને ભીના કપડા પર લાગુ કરો, નરમાશથી તેલ અથવા શીતક ડાઘને સ્ક્રબિંગ કરો. ક્યારેય એસિડિક/આલ્કલાઇન સોલવન્ટ્સનો ઉપયોગ ન કરો – તે સમય જતાં ગ્રેનાઇટ સપાટીને ઇચ કરી શકે છે.
લિન્ટ-ફ્રી કપડાથી સારી રીતે સૂકા, વી-ગ્રુવમાં કોઈ ભેજ રહેવાની ખાતરી કરે છે જ્યાં શાફ્ટ સંપર્ક કરે છે.

પ્રો ટીપ: ભારે મશીનિંગ વાતાવરણ માટે, ઘર્ષક કણો (દા.ત., એલ્યુમિનિયમ ox કસાઈડ) ને 320-ગ્રીટ ગ્રાઉન્ડ સપાટી (RA ≤0.8μm) થી ખંજવાળથી અટકાવવા માટે દરેક પાળી પછી સાફ.

2. સ્ટોરેજ વ્યૂહરચના: અસર અને તાપમાનની પાળી સામે રક્ષણ

પરિમાણીય સ્થિરતા જાળવવા અને વી-ગ્રુવ ધારને સુરક્ષિત કરવા માટે તમારા ગ્રેનાઇટ વી બ્લોક્સને સ્ટોર કરો:

ટૂંકા ગાળાના સંગ્રહ (≤1 અઠવાડિયા):

સ્વચ્છ વર્કશોપ બેંચ પર કંપન-ભીના રબર સાદડી (5 મીમીની જાડાઈ) પર મૂકો, અન્ય સાધનોમાંથી 100 મીમી મંજૂરીની ખાતરી કરો. સ્ટોરેનનું 160 × 160 × 90 મીમી વી-ફ્રેમ્સ, જેનું વજન 18 કિલો છે, નજીકના મિલિંગ કામગીરી દરમિયાન પણ સુરક્ષિત રીતે રહે છે.

લાંબા ગાળાના સંગ્રહ (≥1 મહિના):

એસિડ મુક્ત ટીશ્યુ પેપરમાં લપેટી અથવા એન્ટિ-સ્ટેટિક બબલ લપેટીથી ભેજથી બચાવવા માટે (આદર્શ આરએચ: 40%–60%).
વી-ગ્રુવ અને બેઝ હેઠળ ફીણ સપોર્ટવાળા ફ્લેટ શેલ્ફ પર આડા સ્ટોર કરો, અસમર્થિત ફ્રેમ્સમાં આવી શકે તેવા 0.05 મીમી/એમ સાગને રોકવા માટે સમાનરૂપે વજનનું વિતરણ કરો.
સ્ટોરેજ તાપમાન 20 ° સે ± 2 ° સે – જિનન કિંગ ગ્રેનાઇટના નીચા થર્મલ વિસ્તરણ (8.3 × 10⁻⁶/° સે) નો અર્થ થાય છે, પરંતુ આત્યંતિક વધઘટ કેલિબ્રેશન સુસંગતતાને અસર કરી શકે છે.

ટાળો: અટકી અથવા ical ભી સંગ્રહ, જે વી-ગ્રુવ ધાર પર ભાર આપી શકે છે-સ્ટોરેન આડી સ્થિરતા માટે તમામ ગ્રેનાઇટ વી બ્લોક્સની રચના કરે છે, સુરક્ષિત શેલ્ફ પ્લેસમેન્ટ માટે પ્રબલિત બેઝ સપાટીઓ સાથે.

3. જાળવણી કરે છે અને ન કરે

કરવું:

10x મેગ્નિફાયરનો ઉપયોગ કરીને નાના ચિપ્સ (.50.5 મીમી) માટે ત્રિમાસિકનું નિરીક્ષણ કરો-સ્ટોરેન ક્ષતિગ્રસ્ત ફ્રેમ્સ માટે સાઇટ પર રીસર્ફેસિંગ આપે છે, મૂળ ગ્રેડમાં ફ્લેટનેસને પુનર્સ્થાપિત કરે છે.
જીબી/ટી 20428-2006 ના પાલનને ચકાસવા માટે વાર્ષિક સ્ટોરેનની પ્રમાણિત કેલિબ્રેશન સેવાનો ઉપયોગ કરો, તમારા ગ્રેનાઇટ વી બ્લોક્સ તેમની ફેક્ટરી-ચકાસાયેલ ચોકસાઇ જાળવી રાખે છે તેની ખાતરી કરો.

ન કરવું:

વી-ફ્રેમ છોડો અથવા હડતાલ કરો-1 કિલોગ્રામ અસર પણ વી-ગ્રુવ ધારને ચિપ કરી શકે છે, જે શાફ્ટ ગોઠવણીને 15μm સુધી અસર કરે છે.
ચુંબકીય સાધનો સાથે સંગ્રહિત કરો-ગ્રેનાઇટની નોન-મેગ્નેટિક પ્રોપર્ટી (≤3μT) ચુંબકીય ક્ષેત્ર વાતાવરણ માટે આદર્શ છે, પરંતુ નજીકના ચુંબક કાટમાળને આકર્ષિત કરી શકે છે જે સપાટીને ખંજવાળ કરે છે.

4. સ્ટોરેનની સંભાળ-ઉન્નત ડિઝાઇન સુવિધાઓ

અમારા ગ્રેનાઇટ વી બ્લોક્સ સરળ જાળવણી માટે બનાવવામાં આવ્યા છે:

ગોળાકાર ધાર: બધા ખૂણાઓ પર 3 મીમી ચેમ્ફર્સ હેન્ડલિંગ દરમિયાન ચિપ જોખમ ઘટાડે છે, તીક્ષ્ણ ધારવાળા વિકલ્પો સાથેનો એક સામાન્ય મુદ્દો.
એન્ટિ-સ્ટેટિક કોટિંગ (વૈકલ્પિક): ઇલેક્ટ્રોનિક્સ મેન્યુફેક્ચરિંગ માટે, 5μm વાહક કોટિંગ સાથે વી-ફ્રેમ્સ પસંદ કરો જે ધૂળના કણોને દૂર કરે છે, ક્લીનૂમ વાતાવરણમાં ચોકસાઇ શાફ્ટ ગોઠવણી માટે મહત્વપૂર્ણ છે.
કસ્ટમ સ્ટોરેજ કેસો: સીએનસી-કટ ઇન્સર્ટ્સ સાથે ફીણ-પાકા હાર્ડવુડ કેસ (તમામ કદ માટે ઉપલબ્ધ) ઓર્ડર કરો જે વી-ગ્રુવ અને બેઝને પારણા કરે છે, સુવિધાઓ વચ્ચેના પરિવહન દરમિયાન તમારા રોકાણને સુરક્ષિત કરે છે.

તમારા સ્ટોરેન ગ્રેનાઇટ વી બ્લોક્સની સંભાળ રાખવી આ પ્રથાઓ સાથે સરળ છે-નરમાશથી, ચપળતાથી, ચપળતાથી સંગ્રહિત કરો અને અમારી જાળવણી-મૈત્રીપૂર્ણ ડિઝાઇનનો લાભ. તેમની કુદરતી સ્થિરતા અને ચોકસાઇને સુરક્ષિત કરીને, તમે સુનિશ્ચિત કરો છો કે દરેક શાફ્ટ ગોઠવણી કાર્ય ઓટોમોટિવ એસેમ્બલીથી એરોસ્પેસ મેટ્રોલોજી સુધીના ઉચ્ચતમ industrial દ્યોગિક ધોરણોને પૂર્ણ કરે છે. વી-ફ્રેમ્સ પહોંચાડવા માટે સ્ટોરેનની એન્જિનિયરિંગમાં વિશ્વાસ કે જે સમયની કસોટી stand ભી છે-કારણ કે જ્યારે ચોકસાઇ નોન-વાટાઘાટો ન હોય ત્યારે યોગ્ય કાળજી જટિલ હોવી જોઈએ નહીં.
